O Que É Fluxograma: Guia Prático para Dono de Pequena Empresa
Fluxograma não é coisa de engenheiro. É a ferramenta mais simples para parar de perder dinheiro por falta de processo. Aprenda com um caso real.
Tive um fornecedor que descobriu algo antes de mim: minha empresa não tinha um processo de recebimento de mercadorias integrado com o financeiro. O almoxarife recebia, o financeiro pagava. Sem nenhuma conversa entre os dois setores. Quando esse fornecedor percebeu a brecha, começou a mandar produtos que nunca tinham sido pedidos. Chegava a nota, o financeiro pagava, a mercadoria entrava no estoque. Meses depois, numa auditoria, descobrimos o esquema.
O prejuízo foi real. A solução também: um fluxograma simples do processo de recebimento, com um ponto de verificação obrigatório antes de qualquer lançamento financeiro. Aquele losango de decisão no meio do fluxo, aquele "está tudo conforme?", virou o guardião que eu não tinha.
Você não precisa ser engenheiro para usar fluxograma. Precisa é de processo. E fluxograma é exatamente o mapa que torna o processo visível.
O QUE É FLUXOGRAMA
Fluxograma é uma representação visual de um processo. Um mapa que mostra, passo a passo, o que acontece, em qual ordem, quem faz e o que acontece em cada decisão ao longo do caminho.
A palavra vem do inglês flowchart: "flow" (fluxo) + "chart" (gráfico). Na prática, é um diagrama com caixas, setas e símbolos padronizados que qualquer pessoa consegue ler em menos de dois minutos de treino.
Para o dono de pequena empresa, fluxograma resolve um problema central: o processo que existe só na cabeça de uma pessoa não é um processo, é uma dependência. Quando essa pessoa sai, fica doente ou esquece um passo, a empresa paga a conta.
“Processo não documentado não é processo. É hábito de uma pessoa. E hábito de uma pessoa vai embora com ela.”
Roberto Machado
Fundador do EmpresaPro
OS SÍMBOLOS BÁSICOS DO FLUXOGRAMA
Existem dezenas de símbolos na norma técnica de fluxogramas. Você não precisa de nenhum deles para começar. Cinco símbolos resolvem 90% dos processos de uma pequena empresa:
Simbologia básica do fluxograma
Oval: ponto de partida ou encerramento do processo
Retângulo: qualquer tarefa ou ação a ser executada
Losango: decisão com dois ou mais caminhos possíveis
Seta: direção do fluxo entre as etapas
Paralelogramo: entrada ou saída de informação
Ferramenta livre para desenhar
POR QUE PROCESSO SEM FLUXOGRAMA CUSTA DINHEIRO
Processo sem fluxograma tem quatro problemas que aparecem toda semana na pequena empresa:
Os quatro sinais de que seu processo precisa de fluxograma
- Cada funcionário faz a mesma tarefa de um jeito diferente porque ninguém definiu o jeito certo
- Quando uma pessoa-chave está ausente, o processo trava ou gera erro
- Erros se repetem porque ninguém sabe exatamente em qual etapa aconteceu
- Setores diferentes da empresa não sabem o que o outro está fazendo no mesmo processo
No caso do meu recebimento de mercadorias, o problema número quatro era o crítico: almoxarifado e financeiro operavam em mundos paralelos. O fornecedor mal-intencionado precisava só mandar uma nota que parecesse legítima. Sem fluxograma, sem ponto de verificação, sem integração entre setores, a brecha estava escancarada.
O fluxograma não teria eliminado o risco de ter um fornecedor desonesto. Mas teria criado o ponto de controle que tornaria o esquema impossível de executar por meses sem ser detectado.
RECEBIMENTO DE MERCADORIAS: UM FLUXOGRAMA REAL

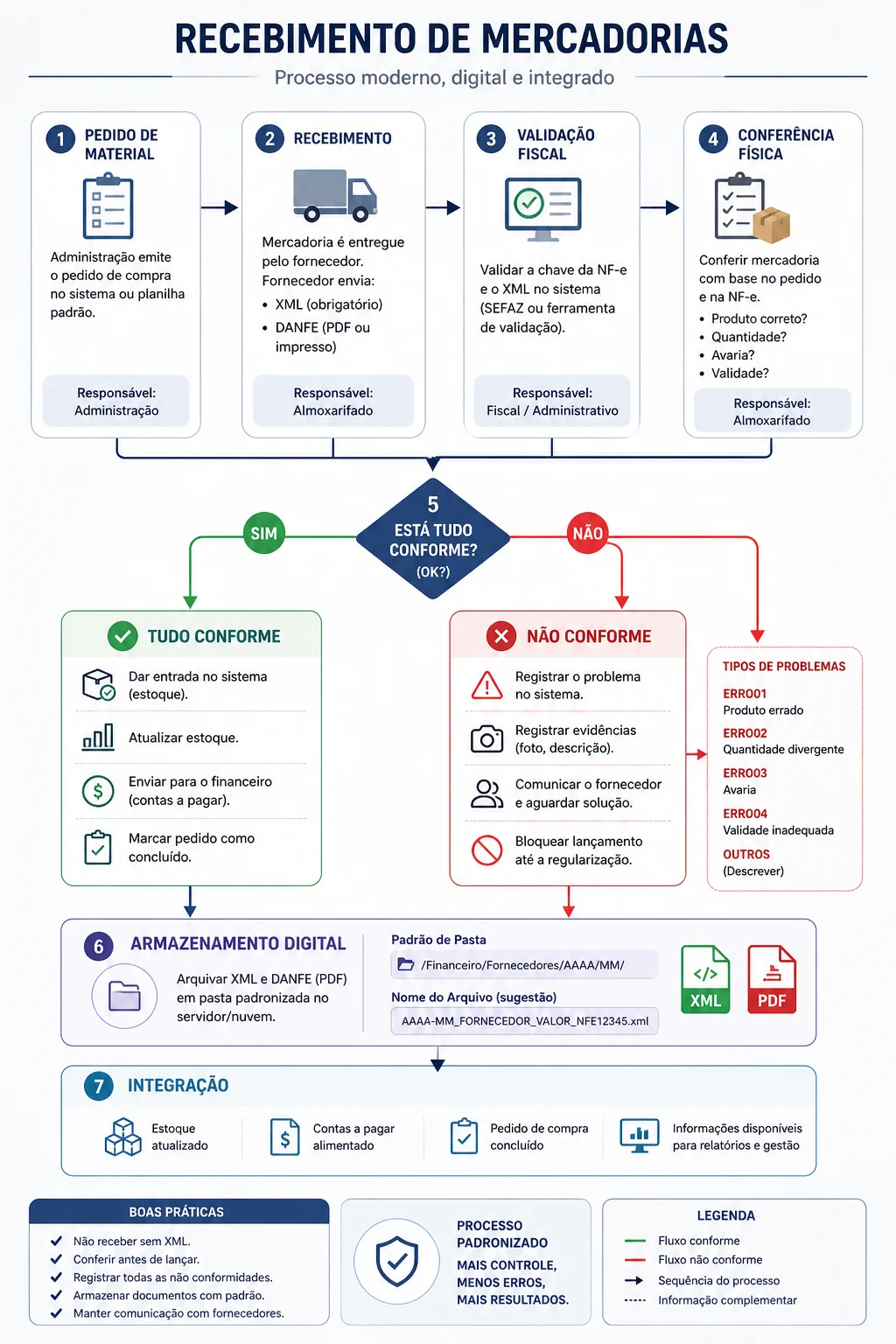

Para tornar isso concreto, veja o fluxograma completo do processo de Recebimento de Mercadorias que desenvolvemos aqui no EmpresaPro. É exatamente o processo que, se tivéssemos implementado antes, teria bloqueado o esquema do fornecedor.
Repare na sequência da imagem abaixo: o processo começa no Pedido de Material (passo 1) e só chega ao financeiro depois de passar por quatro etapas de verificação. Isso não é burocracia. É a garantia de que o financeiro nunca vai pagar algo que o almoxarifado não confirmou.
Perceba que o passo 5 é o único momento em que aparece um losango, um ponto de decisão: "Está tudo conforme?" É aqui que o processo se divide em dois caminhos completamente diferentes. O caminho verde (Sim) segue para dar entrada no sistema e alimentar o financeiro. O caminho vermelho (Não) para tudo, registra o problema, comunica o fornecedor e bloqueia o lançamento.
Note ainda os tipos de problema mapeados à direita: produto errado, quantidade divergente, avaria, validade inadequada. Isso não é exagero de processo. É a lista dos problemas que acontecem na prática e que, sem um fluxo definido, cada funcionário resolve do seu jeito ou simplesmente ignora para não gerar conflito.
Observe o passo 7 (Integração): estoque atualizado, contas a pagar alimentadas, pedido de compra concluído e informações disponíveis para relatórios. Tudo isso acontece automaticamente quando o processo foi seguido do começo ao fim. Quando não há fluxograma, cada uma dessas etapas depende de alguém lembrar de fazer.
COMO CRIAR SEU PRIMEIRO FLUXOGRAMA
Comece pequeno. Não tente mapear a empresa inteira. Escolha o processo que mais gera problema agora e documente só ele. Quatro passos:
Processo passo a passo
Liste tudo que acontece hoje (sem filtrar)
Passo 1 de 4
Sente com quem executa o processo e anote cada passo em ordem, do início ao fim. Não corrija ainda, não julgue. Só registre o que acontece de verdade, não o que deveria acontecer.
Pergunta certa
"E depois disso, o que você faz?" Repita essa pergunta até chegar ao final do processo. Você vai descobrir passos que ninguém nunca tinha enumerado formalmente.
- Escolhi o processo que mais gera problema hoje para começar
- Conversei com quem executa antes de desenhar qualquer coisa
- Cada etapa tem um responsável definido
- Cada ponto de decisão tem o caminho do "não" mapeado
- O fluxograma foi revisado por quem executa o processo
- Defini uma data para revisar o fluxograma (máximo 6 meses)
Perguntas Frequentes sobre Fluxograma
Q:O que é fluxograma e para que serve?
Fluxograma é um diagrama visual que representa as etapas de um processo em sequência, mostrando o que acontece, em que ordem, quem é responsável e quais decisões precisam ser tomadas ao longo do caminho. Serve para tornar processos visíveis, padronizar execução, treinar novos funcionários e identificar gargalos e brechas antes que virem problema.
Q:Quais são os principais símbolos do fluxograma?
Os cinco símbolos essenciais são: oval (início e fim do processo), retângulo (ação ou tarefa a executar), losango (decisão com dois ou mais caminhos), seta (direção do fluxo entre etapas) e paralelogramo (entrada ou saída de informação). Com esses cinco, qualquer processo de pequena empresa pode ser mapeado com clareza.
Q:Como fazer um fluxograma do zero?
Comece listando tudo que acontece no processo atual, sem filtrar. Depois identifique os pontos de decisão (onde alguém precisa escolher). Desenhe com oval de início, retângulos para cada ação e losangos para cada decisão. Valide com quem executa. Ferramentas gratuitas como Draw.io (Diagrams.net) têm todos os símbolos prontos e funcionam direto no navegador, sem instalação.
Q:Qual a diferença entre fluxograma e mapa de processos?
Fluxograma é a representação visual de um processo específico, focada na sequência de etapas. Mapa de processos é mais amplo: mostra como diferentes processos da empresa se conectam entre si. Para começar, o fluxograma é mais prático porque é focado e rápido de criar. O mapa de processos vem depois, quando você já tem os processos individuais documentados.
Q:Qual ferramenta usar para criar fluxograma?
Para quem está começando: Draw.io (Diagrams.net) é gratuito, funciona no navegador sem instalação e tem todos os símbolos padronizados. O Miro e o Canva têm templates prontos para quem prefere algo mais visual. Para quem já usa Microsoft 365, o Visio é o padrão corporativo, mas é pago. Em qualquer caso, papel e caneta ainda funcionam para o primeiro rascunho.
PROCESSO VISÍVEL É PROCESSO CONTROLADO
O fornecedor que explorou minha empresa não era um gênio do crime. Era alguém que percebeu que um processo invisível é um processo vulnerável. Quando você não tem um fluxo definido, qualquer pessoa pode agir fora do padrão e ninguém vai perceber rápido o suficiente para reagir.
Fluxograma não é documento corporativo. É o mínimo necessário para que um processo funcione do jeito certo, por qualquer pessoa, em qualquer dia, com ou sem a presença do dono. Comece por um processo. Documente. Cole na parede. Depois passe para o próximo.
Se quiser ir além e organizar todos os processos da sua empresa de forma integrada, o método do mapeamento de processos é o próximo passo natural. E se você está pensando em criar procedimentos formais a partir dos fluxogramas, o Procedimento Operacional Padrão é o complemento direto desta leitura. Para transformar os processos em hábito da equipe, rotinas e checklists são o próximo nível. E para centralizar tudo num único lugar de consulta, o Manual do Funcionário é onde fluxogramas, POPs e rotinas se encontram.
